中央空调风机盘管

来源:舒逸99 时间:2018-06-25

风机盘管机组简称风机盘管。它是由小型风机、电动机和盘管(空气换热器)等组成的空调系统末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热,使空气被冷却,除湿或加热来调节室内的空气参数。它是常用的供冷、供热末端装置。
风机盘管的分类和特点
按结构形式可分为:立式、卧式、壁挂式、卡式等,其中立式又分立柱式和低矮式;按安装方式可分为明装和暗装;按进水方位,分为左式和右式。壁挂式风机盘管机组全部为明装机组,其结构紧凑、外观好,直接挂于墙的上方。卡式(天花板嵌入式)机组,比较美观的进、出风口外露于顶棚下,风机、电动机和盘管置于顶棚之上,属于半明装机组。明装机组都有美观的外壳,自带进风口和出风口,在房间内明露安装。暗装机组的外壳一般用镀锌钢板制作。国家标准《风机盘管机组》(GB/T19232—2003) [2]  中规定风机盘管机组根据机外静压分为两类:低静压型与高静压型。低静压型机组在额定风量时的出口静压为0或12Pa,对带风口和过滤器的机组,出口静压为0;对不带风口和过滤器的机组,出口静压为12Pa;高静压机组在额定风量时的出口静压不小于30Pa。
选择与安装要求
风机盘管应根据房间的具体情况和装饰要求选择明装或暗装,确定安装位置、形式。立式机组一般放在外墙窗台下;卧式机组吊挂于房间的上部;壁挂式机组挂在墙的上方;立柱式机组可靠墙放置于地面上或隔墙内;卡式机组镶嵌于天花板上。
明装机组直接放在室内,不需进行装饰,但应选择外观颜色与房间色调相协调的机组;暗装机组应配上与建筑装饰相协调的送风口、回风口,并在回风口配风口过滤器。还应在建筑装饰时留有可拆卸或可开启的维修口,便于拆装和检修机组的风机和电机以及清洗空气换热器。
目前,卧式安装机组多藏于顶棚上,其送风方式有两种:上部侧送盒顶棚向下送风。如采用侧送方式,可选用低静压型的风机盘管,机组出口直接接双层百叶风口;如采用顶棚向下送风,应选用高静压型风机盘管,机组送风口可接一段风管,其上接若干个散流器向下送风。卧式暗装机组的回风有两种方式:在顶棚上设百叶或其他形式回风口和风口过滤器,用风管接到机组的回风箱上,不设风管,室内空气进入顶棚,再被置于顶棚上的机组所吸入。
此外,选用风机盘管时应注意房间对噪声控制的要求。

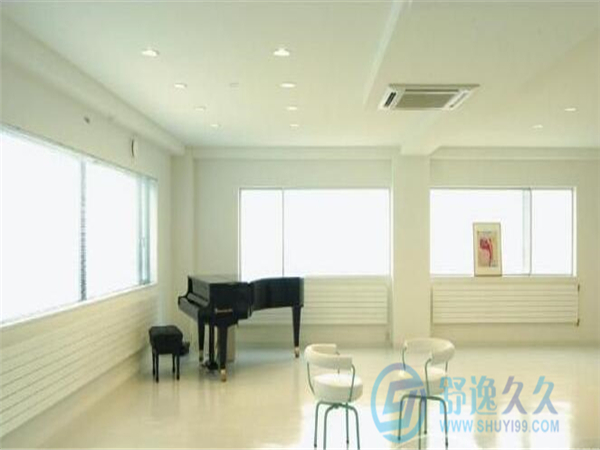

中央空调风机盘管
型号命名方式
FP—123456
其中 FP:产品名称,风机盘管。
1:额定风量,国标型号后数字×10/h表示。
2:结构形式:卧式用W表示
立式用L
卡式用K
壁挂式BG
立柱式LZ
3安装形式:暗装A表示
明装M表示
4:不带回风箱无表示;带回风箱用G
5:进水方位:左进水用Z表示
右进水用Y表示
6:用途特征:标准型无代号;余压型用H加数字表示。
功能作用
(1)风机盘管要创造出适合人体舒适感的室内空气环境。由于室内空气环境对人体的舒适感有着非常重要的作用,因此创造人体舒适感所要求的室内空气环境,就成为空调工作的首要任务。如要求室内空气温度为24霓11Y,相对湿度为55%15%,那么空调工作不仅要保持24耀的温度基数和55%的湿度基数,而且还要风机盘管确保11Y的温度精度和*5%的湿度精度(即允许温、湿度的波动范围)以及较高的新鲜度和洁净度。
(2)风机盘管要满足工艺生产所需求的室内空气环境。某些工艺生产的工序对温、湿度环境要求极高,温、湿度条件不仅直接影响生产工序的正常进行.而且还影响着产品的产量和质量。如纺织生产、精密仪器生产和药物生产工艺等
(3)排除室内有害气体和集中散发的热量与湿量。舒适空调房间的二氧化碳及卫生间的不良气味.工艺空调的生产车间所产生的有毒、有味等有害气体,以及大量散发热量和湿量的局部部位,风机盘管均需通道空调和排风设施予以消除,这样才能获得一个良好的室内空气环境。
环境要求
1.风机盘管机组的进水冷水温度不应低于5℃,否则可能会引起机组凝露;进水热水温度不应高于80℃(常用 60℃),否则可能引起机组换热器的铜管腐蚀。
2.建议风机盘管机组的运行环境温度供冷时:16~36℃,供热时:10~30℃;空气相对湿度≤90%。
3.风机盘管机组只作为舒适性空调使用,切勿用于特殊场合。
4.请勿将风机盘管安装于有腐蚀性气体的区域。
